玉溪三湖污水處理項目熱鍍鋅法蘭橡膠接頭

來源：上海松夏減震器有限公司????發布時間：2022-06-13 09:28

玉溪三湖污水處理項目熱鍍鋅法蘭橡膠接頭

上海松夏減震器有限公司官方網站為您介紹：玉溪三湖污水處理項目熱鍍鋅法蘭橡膠接頭發貨信息，為了讓三湖湖水更加清澈迷人，市.加強了三湖的污水處理力度，上海松夏為三湖污水處理泵站配套熱鍍鋅法蘭橡膠接頭產品。



在彩云之南生機勃勃的玉溪市,江河縱橫,湖泊棋布,環境優美.與世世代代玉溪人相依相伴、和諧共生的撫仙湖、星云湖、杞麓湖(以下簡稱"三湖"),猶如鑲嵌在滇中紅土地上的三顆明珠,波光粼粼,璀璨奪目.

近年來,云南省玉溪市針對經濟社會發展對水環境造成的嚴重影響,在.財力十分有限的情況下,高位統籌,科學決策,采取強.力措施推進"三湖"水污染綜合防.治工作不斷取得新突破,確保水質穩中有升.

什么是法蘭？
法蘭（Flange），又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲扣連接）法蘭、焊.接法蘭和卡夾法蘭。法蘭都是成對使用的,低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊.接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都稱為“法蘭”，如通風管道的連接，這一類零件可以稱為“法蘭類零件”。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫“法蘭類零件”。比較小型的如閥門等，可以叫“法蘭類零件”。

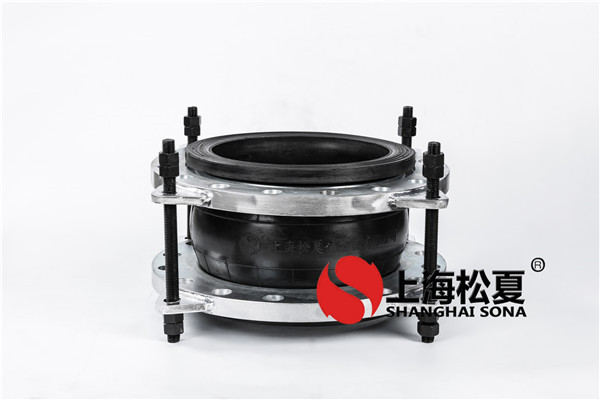

橡膠接頭又叫做橡膠管軟接頭、柔性橡膠接頭、橡膠軟接頭、可曲繞橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分松套法蘭式、固定法蘭式和螺紋式3種；按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件，經硫化成型后再與金屬法蘭或平行接頭松套組合而成。此產品可降低振動及噪聲，并可對因溫度變化引起的熱脹冷縮起補償作用，廣泛應用于各種管道系統。

橡膠接頭又可稱為：可曲撓橡膠接頭、橡膠軟連接、軟接頭、柔性橡膠接頭、橡膠膨脹節、避震喉、減震器等，是一高彈性、高氣密性、耐介質和耐氣候性的管道連接件,它具有以下幾個特點

1、體積小、重量輕、彈性好、安裝維修方便。

2、安裝后可吸收管道震動產生的橫向、軸向、角向位移；不受管道不同心，法蘭不平行的限制。

3、安裝后可降低管道水泵等震動產生的噪音，吸振能力強。

4、內無縫高壓橡膠接頭，在耐高溫、耐酸堿、耐油的管道中更有效地防止了腐蝕性介質對橡膠接頭內壁的侵蝕，提高了使用壽命。

1、按使用性能分為通用、特種、耐熱三大類。

通用類：適用于輸送溫度為﹣15℃~80℃的水、濃度10%以下的酸溶液或堿溶液。

特種類：適用于特殊性能的要求，如耐油、耐塞、耐臭氧、耐磨或耐化學腐蝕。

耐熱類：適用于輸送溫度高于80℃的水

2、按結構形式分為單球體、雙球體、三球體、彎頭球體，,風壓盤管體等。每種形式又可分同心等徑、同心異徑、偏心異徑三類。

3、按外形分為：

同心同徑、同心異徑、偏心異徑。

4、按產品與管路的連接形式可分為法蘭連接、螺紋連接和卡箍連接、螺紋管法蘭連接等。

5、按工作壓力分：

0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa、6.4MPa六個等級。
